厚度為2.0mm的土工膜屈服強度和斷裂強度
根據(jù)相應行業(yè)標準，對于算例中所采用的厚度為2.0mm的高密度聚乙烯土工膜，屈服強度和斷裂強度分別為29kN/m和53kN/m。因此，對于該種礦渣（內(nèi)摩擦角37.5°），在1:1的坡度條件下，如采用膜-墊層界面摩擦角小于20°的材料作為墊層，土工膜將發(fā)生屈服或被撕裂。當坡比為1:2時（坡度26.6°），膜渣界面實際發(fā)揮的摩擦角為16.9°。因此，當膜-墊層界面摩擦角為20°時，膜內(nèi)無拉應力產(chǎn)生；當膜-墊層界面摩擦角為15°和10°時，膜內(nèi)最大拉應力分別為20kN/m和70kN/m。
當坡度為 1:1 和 1:2 時通過式(2-10)計算的土工膜相對于坡頂錨固端的伸長。坡度越陡，膜-墊層的界面摩擦角越小，土工膜的拉伸變形量越大，這與其受到的拉力是一致的。膜下摩擦角 15°時，坡比為 1:1的情況下，土工膜的最大伸長達到了 1.5m；而在同等條件下，土工膜的最大伸長僅為 0.5m?？紤]到坡比為 1:2 時，土工膜的實際長度為 22.4m，而當坡比為 1:1 時，土工膜的實際長度為 14.1m，因此，當膜-墊層的界面摩擦角較小時，陡邊坡上土工膜的相對拉伸量遠大于緩邊坡。

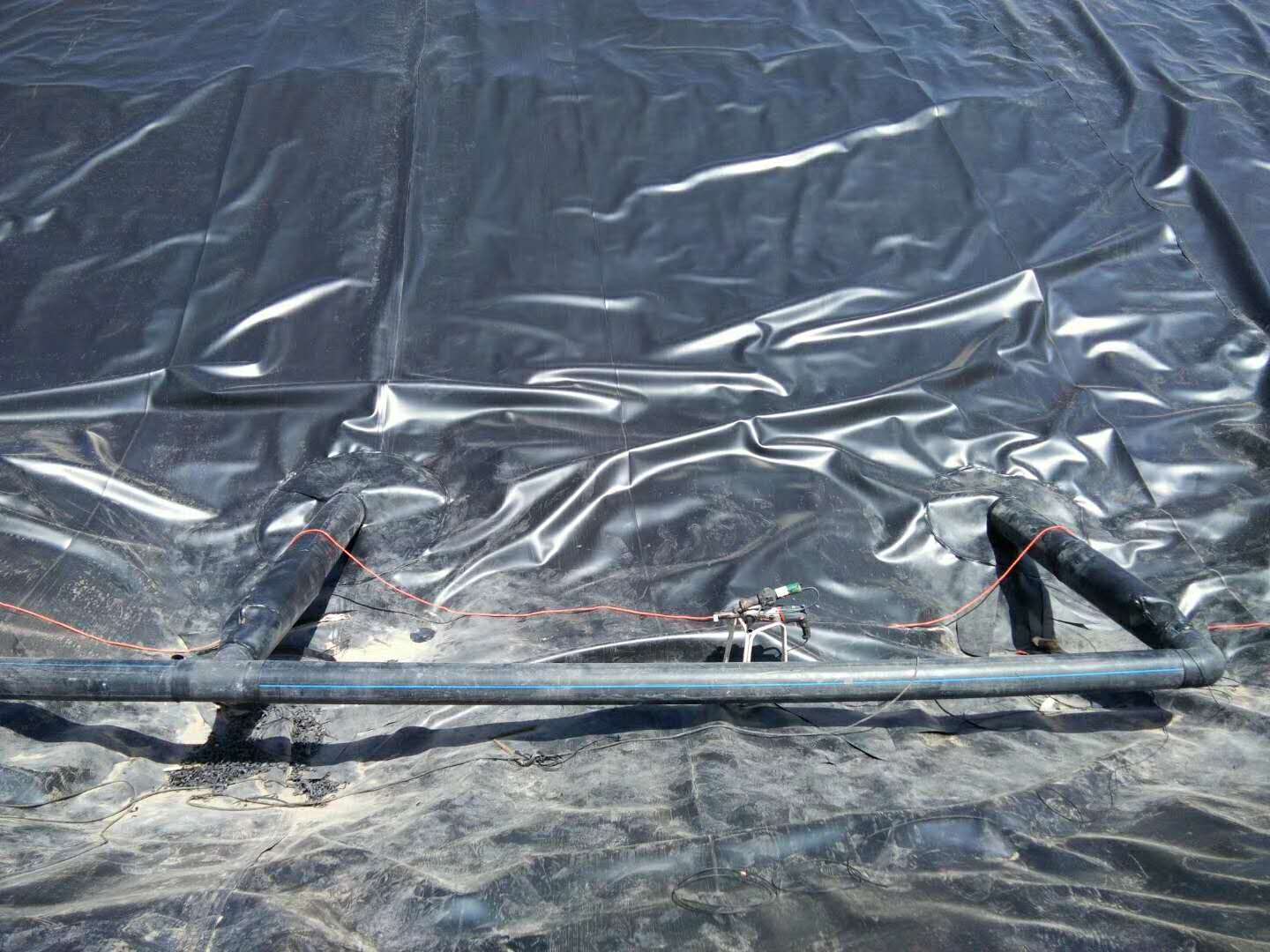

由于坡底的約束作用，土工膜的伸長不會一直延伸到坡腳，而是會產(chǎn)生褶皺。褶皺在上覆壓力作用下，易發(fā)生折裂，因此，除考慮土工膜的撕裂破壞外，有必要限制土工膜的拉伸變形量，以控制褶皺的產(chǎn)生。
首頁
電話
QQ
聯(lián)系
