土工膜及人工復(fù)合材料防滲可節(jié)省工程量

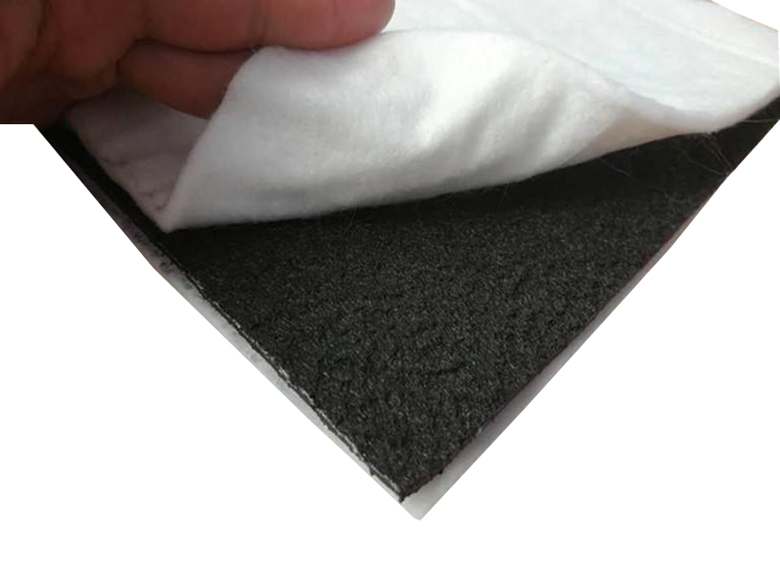

在土工膜的單側(cè)或兩側(cè)熱合織物的復(fù)合材料稱為復(fù)合土工膜。復(fù)合土工膜既可防止膜在受力時被石塊棱角刺穿，也可替代砂礫石等材料起反濾和排水作用。復(fù)合土工膜適應(yīng)壩體變形能力較強，作為壩體防滲材料，它可設(shè)于壩體上游面，也可設(shè)在壩體中央充當壩的防滲體。
在連續(xù)均勻的地基上，土工膜均勻受壓時，其厚度可等于或小于土壤平均粒徑的1/5;在中砂墊層上鋪設(shè)0.1~0.2mm厚的土工膜，在200~300m水頭作用下，可長期運用。
土工膜就其分子結(jié)構(gòu)和制造工藝來說，應(yīng)該說是不透水和不透氣的，但是試驗研究和工程實踐證明，由于制造工藝上的種種原因，常用的土工膜不是絕對不透水的，或者只能說是相對不透水的。如果沿用達西滲透定律的概念，在水利工程中認為滲透系數(shù)K<10-10cm/s的粘土為不透水，則可以稱為不透水的土工膜的滲透系數(shù)應(yīng)為K<10-14cm/s，這是因為土工膜防滲體的厚度比粘土防滲體的厚度薄很多，在相同水頭差作用下其水力梯度比后者大很多。
在于界面土體（或混凝土等其他材料）共同工作時，由于接觸面的不平整，土體顆粒粗糙以及土體局部變形較大等方面的原因，在髙水頭作用下土工膜有可能被頂破、撕裂，從而失去或減弱其防滲性能，因而有必要進行相應(yīng)的防滲漏試驗。
根據(jù)有關(guān)對鋪在不同及配的砂卵石支持層上的聚乙烯薄膜試驗擊穿水頭，其成果列于表1，可以看出：顆粒級配愈好，耐水壓性能愈強；顆粒愈細，耐水壓力也愈強；厚度為0.25mm的聚乙烯土工膜在級配較好的砂卵石層上可承受200m水頭。
—般情況下壓力愈大、土粒愈粗，土工膜也愈容易被頂破。由此看出，土工膜不宜與較粗的土粒相接觸，必要時應(yīng)當用復(fù)合土工膜，以土工織物保護土工膜不被損害。
當在斜坡上鋪設(shè)土工膜時，土工膜與其他材料（包括土類）之間的摩擦特性，是設(shè)計上一個很重要的控制指標。土工膜表面較為光滑，它與其他材料之間的摩擦角較土的摩擦角小，很容易沿斜面滑動，土工膜、土工織物、編織袋與其他建筑材料。
首頁
電話
QQ
聯(lián)系
