一般復合土工膜擠壓焊接步驟是怎樣的？
擠壓焊接機通常可以焊接大面積的高密度聚乙烯土工膜。如果用于局部修復、強化處理或焊接非直接搭接部位，必須使用擠壓焊接機。

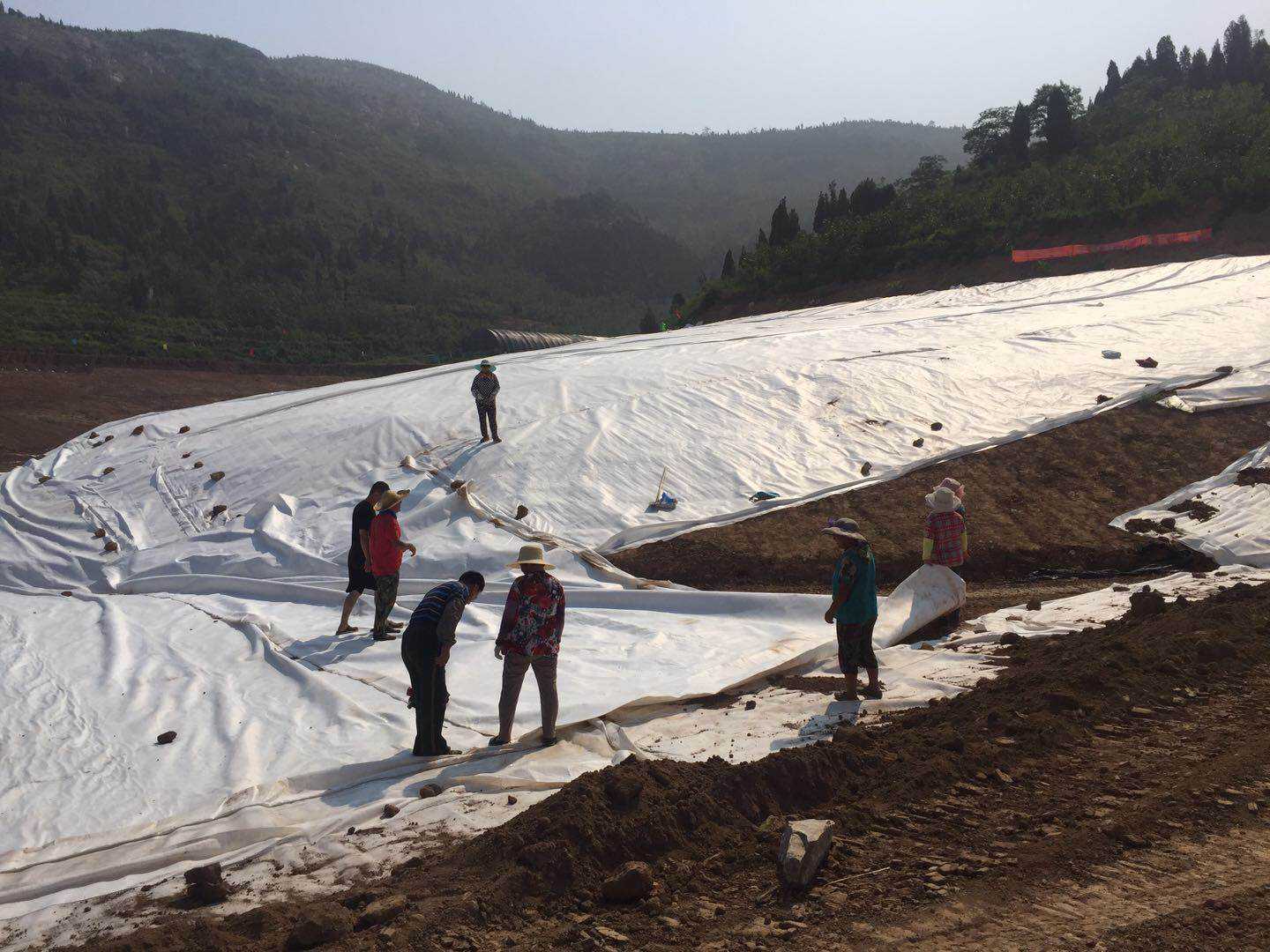

鋪膜前應仔細檢查接縫，并及時清理現(xiàn)有異物，確?；鶎庸饣瑘詫?。焊縫處的搭接寬度應>60毫米，接頭處的膜面應具有中等緊密度和光滑的表面，以避免“魚嘴”的形成。
定位粘接是用熱風槍將兩個膜的重疊部分粘接起來。粘結點之間的距離應控制在60~80毫米范圍內(nèi)，同時應控制好熱風的溫度，不易撕裂，土工膜不應燒焦。粗糙化在焊縫30上。
寬度在~~40mm范圍內(nèi)的膜面用打毛機打毛，實現(xiàn)徹底清洗，形成粗糙面，因為粗糙面的存在會增加接觸面積，但需要注意的是粗糙面的深度要控制在膜厚度的10%范圍內(nèi)，打毛工藝一定要嚴格操作，以免損傷膜面。
正式焊接前應進行試焊，可選擇300mm×600mm的小膜，設備參數(shù)根據(jù)運行經(jīng)驗設定。這種焊接方法的操作要點是:首先，擠壓焊接的操作隊伍應由3~4人組成，焊接操作人員必須熟練、專業(yè)。操作小組的工作應以焊接人員為主，其他人員密切配合。二、根據(jù)溫度，做好焊縫的立即冷卻處理。如果因特殊原因中斷擠壓焊接作業(yè)，不能突然中斷焊接，應緩慢減少焊條擠壓量。重新施工時，只有在間斷處進行粗化操作后，才能進行重新焊接。第三，在焊接操作中對準機頭和接頭，避免焊接偏差，避免滑動焊接和跳躍焊接。使用電極前必須保持干燥和清潔。如果有污垢，不要用污垢或油擦拭電極。焊接中心的厚度應為內(nèi)襯厚度的2.50倍，且應≥3毫米。如果一個接頭不能連續(xù)焊接，接茬部分的焊縫應粗糙50毫米以上，然后才能再次進行搭接焊接。
注意適當提前一步粗加工，但不要超過太多。負責冷卻的人員一定要及時，負責送焊條的人員要能很好的適應焊接速度。
首頁
電話
QQ
聯(lián)系
