填埋場滲濾液收集系統詳細施工步驟

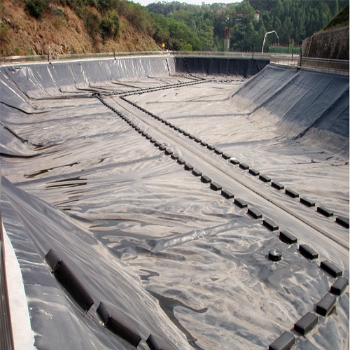

場內的滲濾液收集系統由設置在底部防滲層上的導水層、集水盲溝和豎向石籠組成。各垃圾層的滲濾液流入附近的庫底導水層坡面上或石籠內，再經坡面或石籠流入主、次盲溝，最后經主盲溝排入調節池。同樣，氣體也由各導水層、集水盲溝導向石籠，然后排入大氣。
1.導水層
在庫底防滲層上鋪設一層厚300mm級配砂卵石。為防止細小顆粒進入導水層造成堵塞，導水層砂卵石鋪設時應上細下粗。導水層應保持2%的坡向集水盲溝的坡度。
2.主盲溝
為便于滲濾液的收集，沿庫底部縱向設主盲溝。梯形斷面，斷面面積約0.6m2，中心設DN400的HDPE穿孔管，周圍填充粒徑為20～30mm的碎石，以防止穿孔管堵塞，導流層以2%的坡度坡向滲濾液收集導排泵井。經提升后排入滲濾液調節池?？紤]到本填埋場庫底縱向跨度較短，最窄跨度為167m，最長跨度為220m，需設滲濾液收集支管，在場地平整后按照V字形布管，其中支管與主管相交角度為45，支管DN250的HDPE穿孔管。
垃圾體過濾層150g/m2機織土工布長絲針刺無紡土工布800g/m2主防滲層保護層粗砂層厚100mm地下水導排層光面HDPE膜厚2.0mmGCL膨潤土墊（4000～6000g/m2）基礎層厚700mm粘土（壓實度≥93%）碎石導流層厚300mmd20~30mm無紡土工織物滲濾液收集主管HDPE穿孔管。
3.次盲溝
垃圾每完成兩個單元高度(4.7m)進行外層覆蓋土前，需在壓實垃圾層上鋪設次盲溝。次盲溝按50m左右間距設置，填充級配砂卵石粒徑為20～50mm。次盲溝為梯形斷面，上寬為0.8m，下寬為0.5m，深為0.4m，按2%的坡度與豎向石籠連接。填埋場周圍邊坡上不再設次盲溝，利用自然坡度收集滲濾液匯入庫底，然后進入滲濾液收集系統。
4.豎向石籠
除在主盲溝與次盲溝的交匯點設置石籠外，還以此為基礎，沿次盲溝鋪設方向每隔50m進行設置。石籠用鋼筋網做成圓柱圍網，直徑為1.2m。每個石籠中埋設DN160的高抗壓螺旋HDPE管作為排氣管。豎向石籠與各層覆蓋土的次盲溝連通，使主、次盲溝和豎向石籠構成一個完整的收集和排氣系統。
5.垃圾滲濾液調節池
為了節省投資，調節池在設計時充分利用地形，通過修坡平底，設計為一個長方體，總容量為15000m3。為了改善環境，調節池上覆設一層2.0mm厚的HDPE膜作為調節池蓋，蓋上設有重力壓管、檢修孔及減壓閥等;蓋下設置聚乙烯浮塊及氣體導排管等。池內設置潛污泵2臺，一用一備，作為滲濾液至處理站的提升設施。加蓋后調節池內滲濾液的COD、BOD5去除率均約30%，SS去除率約10%，NH3－N去除率約30%。
