膨潤(rùn)土防水毯哪部分起到有效防滲的主要影響因

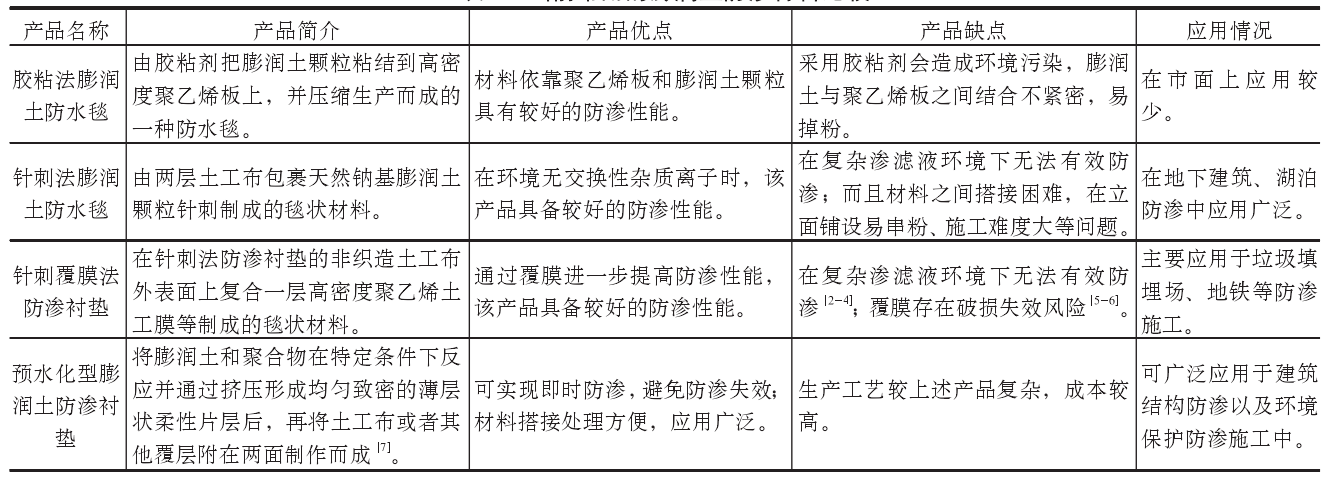

基于對(duì)膨潤(rùn)土的結(jié)構(gòu)特性及其防滲技術(shù)研究，我們認(rèn)為影響膨潤(rùn)土有效防滲的主要因素包括：①保證膨潤(rùn)土充分吸水膨脹，由于蒙脫石的離子交換特性，環(huán)境中有些鹽離子、有機(jī)大分子、酸、堿離子等會(huì)在蒙脫石層間發(fā)生離子交換，從而給膨潤(rùn)土膨脹帶來(lái)影響，導(dǎo)致膨潤(rùn)土的膨脹性能變差而喪失防滲性能；②形成均勻致密防滲片層結(jié)構(gòu)，通常致密防滲層需要在0.5～0.8cm，且厚度均勻，防止厚度不足而使液體通過(guò)，防滲層顆粒間應(yīng)保持緊密排布，不留有縫隙；③保持防滲層壓覆力，通過(guò)壓覆力將膨潤(rùn)土限定在有效空間內(nèi)，空間過(guò)大時(shí)顆粒松散流失會(huì)導(dǎo)致防滲失效；④材料具有較好的柔韌性，在邊坡和不平處施工具備良好的延展性。
預(yù)水化型膨潤(rùn)土防滲材料的制備工藝如下：首先將優(yōu)選的膨潤(rùn)土，加入一定比例的水，聚合物單體在交聯(lián)劑和引發(fā)劑等作用下，通過(guò)擠壓、捏和形成致密、均勻的團(tuán)塊；然后通過(guò)設(shè)備擠出成型一定厚度的防水片層；最后在防水片層上下覆膜后形成最終產(chǎn)品。在上述材料制備過(guò)程中，膨潤(rùn)土原料的膨脹性能、交聯(lián)劑、引發(fā)劑的選擇及其用量，水的用量、反應(yīng)溫度、反應(yīng)時(shí)間、捏和以及擠出方式、片層厚度等均對(duì)產(chǎn)品的性能有影響。
根據(jù)實(shí)驗(yàn)室和試驗(yàn)研究表明，其最佳工藝條件為：膨潤(rùn)土的膨脹指數(shù)必須≥20mL/2g；水分量占膨潤(rùn)土質(zhì)量的30%～35%，部分水分隨聚合物單體、交聯(lián)劑和引發(fā)劑加入；聚合物單體的用量為膨潤(rùn)土質(zhì)量的6%～10%，交聯(lián)劑、引發(fā)劑用量分別為聚合物單體用量的3%～5%，溫度控制在40～50℃，真空捏和反應(yīng)需要持續(xù)進(jìn)行10～30min，最后通過(guò)平板或圓環(huán)基礎(chǔ)設(shè)備進(jìn)行擠出厚度為0.5～0.8mm的片層，上下覆膜得到最終產(chǎn)品。
同類(lèi)文章排行
- 復(fù)合土工膜防滲工程的質(zhì)量控制與改進(jìn)探析
- 復(fù)合土工膜焊接工藝及焊縫質(zhì)量檢測(cè)技術(shù)
- 土工膜缺陷對(duì)土石壩滲流影響及安全性評(píng)價(jià)
- 復(fù)合型土工膜在水利工程中的應(yīng)用及鋪設(shè)注意事項(xiàng)
- 防滲型復(fù)合土工膜在疏浚環(huán)保中怎樣不被風(fēng)浪破壞？
- 關(guān)于魚(yú)塘防滲膜施工方法有哪些您了解嗎
- 土工布都有哪些性能要求？
- 渠道土工膜焊縫檢測(cè)及采購(gòu)和保存的質(zhì)量控制要點(diǎn)
- 什么是土工膜？土工膜有哪些材料？
- 土工織物鋪設(shè)接縫時(shí)應(yīng)采用縫合和熱粘接方式
最新資訊文章
- 大壩防滲攻堅(jiān)戰(zhàn)：復(fù)合土工膜背后的嚴(yán)苛標(biāo)準(zhǔn)
- 水庫(kù)安全告急，土工膜憑什么成為防滲 “首選良方”
- 復(fù)合土工膜：開(kāi)啟水利防滲新時(shí)代，施工要點(diǎn)一文讀懂
- 大壩防滲危機(jī)！這一方案憑什么脫穎而出，成救命稻草？
- 影響巖土工程邊坡穩(wěn)定性的因素
- 巖土工程邊坡加固的重要性
- 珍視環(huán)境，精心防滲：膨潤(rùn)土防水毯為河道穿上“環(huán)保防護(hù)衣”
- 聚焦膨潤(rùn)土防水毯：探尋重金屬離子影響下的防滲新奧秘
- ?土工膜：集耐腐耐老柔韌于一身，筑牢水防滲漏“金鐘罩”
- 揭秘調(diào)蓄水池防滲土工膜：保障水質(zhì)水位穩(wěn)定的幕后英雄
首頁(yè)
電話(huà)
QQ
聯(lián)系
