根據(jù)透水或不透水項目的需求選擇合適土工布

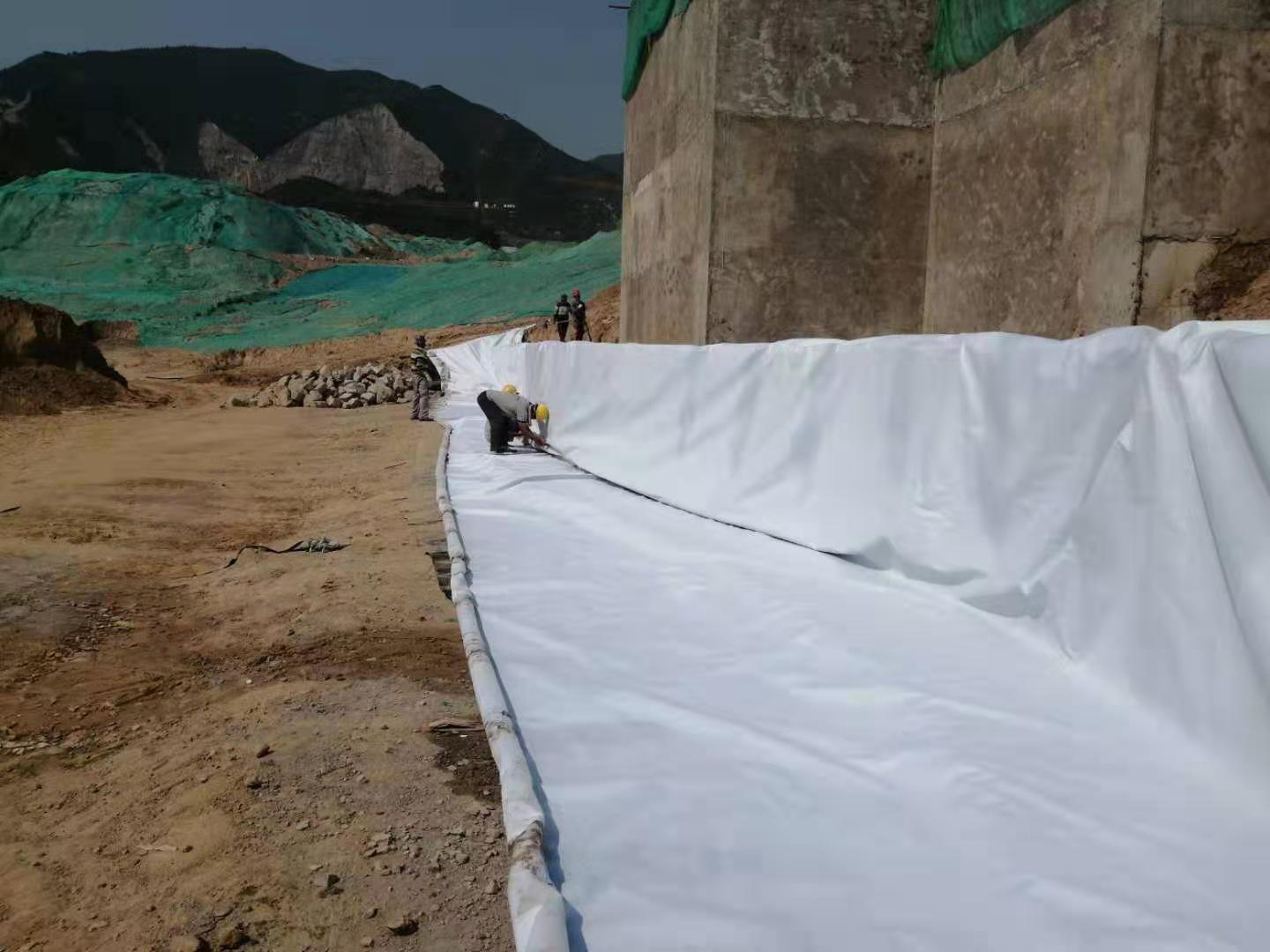

根據(jù)吹填項目透水或不透水的需求，所使用的土工合成材料主要有土工織物、復合土工膜。土工織物是具有良好透水性的土工合成材料，按照制造方法不同可分為有紡土工織物、無紡土工織物，而無紡土工織物相對于有紡土工織物，其過濾效果更好，故常被用作反濾材料。土工膜是由土工聚合物制成的不透水膜，為提高其抗拉與抗刺穿強度，通常與土工織物復合生產成復合土工制品。
吹填工程常用的反濾土工織物多為400g∕㎡無紡布、380g∕㎡復合編織布(150g∕㎡無紡布與230g∕㎡編織布復合而成)。常用的防滲材料為兩布一膜，兩布一膜是以塑料薄膜作為防滲夾心基材，與上下兩層無紡布復合而成，膜的厚度一般為0.3~２2.0ｍｍ。
吹填項目中所用的土工合成材料，無紡型的抗拉強度一般在１０~３０ｋＮ∕ｍ，機織型的抗拉強度一般在２０~５０ｋＮ∕ｍ。因土工織物是纖維多方向性或任意性排列而成，故強度沒有顯著方向性，但經過試驗與實際使用，其強度與厚度成正比例關系。土工織物的強度指標主要有頂破強度、斷裂強度、撕裂強度，由于在鋪設過程中，多與塊石、管線等帶棱角的堅硬物質接觸，常常會有破損，因此撕裂強度、頂破強度應重點被關注。其次，由于在拉伸力作用下，土工織物容易發(fā)生頸縮，在施工中須采取相應措施降低頸縮率。
土工織物的透水性主要與其孔徑、滲透系數(shù)有關，其滲透系數(shù)與粗砂、礫石相當。極細砂、相較而言，土工織物具有良好的透水性。
土工織物的保土性由孔徑決定，其孔徑與結構特性允許一部分細粒進入織物，而大顆粒則停留在織物表面，進一步阻止細顆粒的移動，與土顆粒形成一個復合體，共同起保土作用。隨著時間的推移，細小顆粒越來越多，尤其是黏性顆粒過多時，很快就會造成土工織物孔道堵塞，過水面積減小，滲透性下降，直至整體淤堵而失去透水性，滿足吹填圍堰的保土需求。
首頁
電話
QQ
聯(lián)系
