土工布廠家都不想透漏的針刺土工布工藝技術

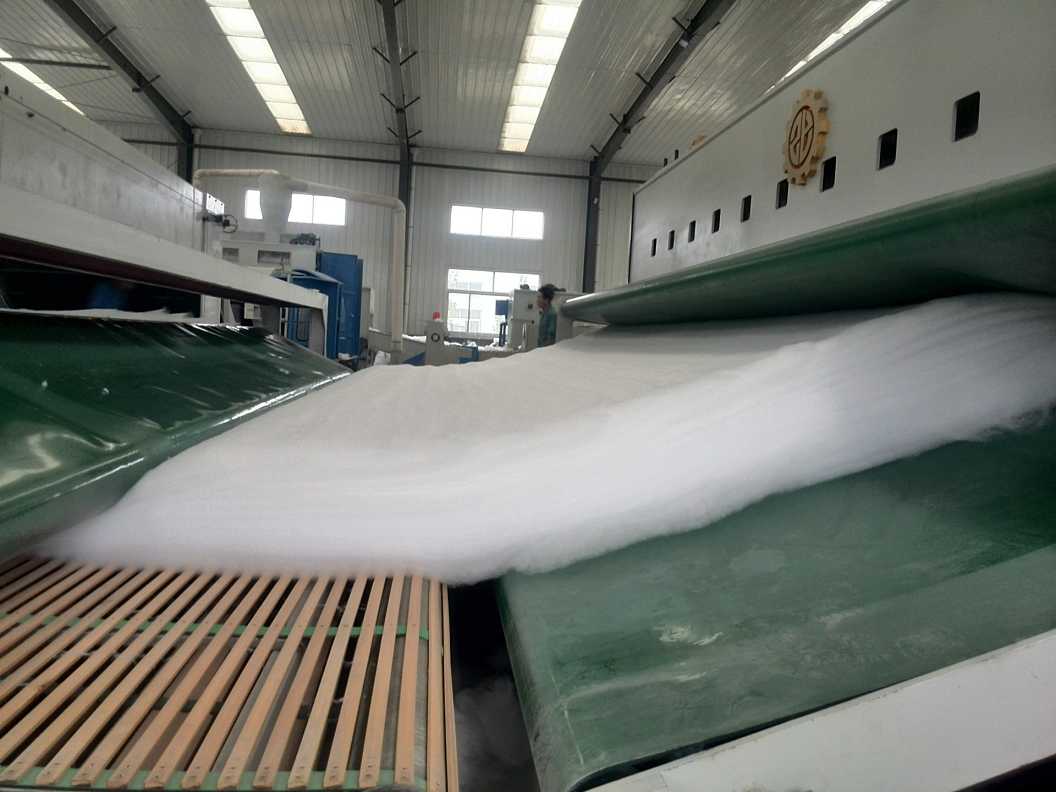

高強滌綸紡黏針刺土工布生產中對切片干燥效果要求較高，否則在紡絲過程中會出現飄絲、斷絲、注頭絲等，影響生產。如果斷絲、注頭絲隨牽伸器掉落在成網機上會影響均勻度，斷絲、注頭絲嚴重的話通過針刺機時會產生斷針，對產品質量影響很大。
高強滌綸紡黏針刺土工布生產中采用特性黏度相對較高的滌綸切片，并且單絲纖度相對于常規(guī)滌綸紡黏針刺土工布偏低，如果紡絲溫度偏低，切片熔融不充分，熔體流動性差，易出現硬絲、注頭絲等現象，影響紡絲穩(wěn)定性，對布面強力也有影響；如果紡絲溫度過高，熔體極易發(fā)生熱降解，紡絲過程中會出現飄絲、細絲等現象，同樣也會降低布面的強力。
高強滌綸紡黏針刺土工布生產中冷卻方式與常規(guī)化纖相同，采用側吹風冷卻。在紡絲過程中，熔體細流從噴絲孔噴出后，在空氣介質中冷卻凝固，纖維的結構和性能很大程度上取決于側吹風系統(tǒng)對長絲的冷卻效果。側吹風的工藝條件包括側吹風風壓、風速、風溫、風濕等。
生產高強滌綸紡黏針刺土工布時，牽伸速度高達5000m/min以上，絲束在高速運行時，纖維之間擾動強烈，在運動方向上產生不規(guī)則變化，形成高頻振動，使絲束蓬松。如牽伸氣壓偏低，牽伸速度過小，絲束牽伸不足，會有僵絲出現，影響產品質量；牽伸氣壓過大，紡絲極易出現斷絲，同樣影響產品質量。
首頁
電話
QQ
聯系
