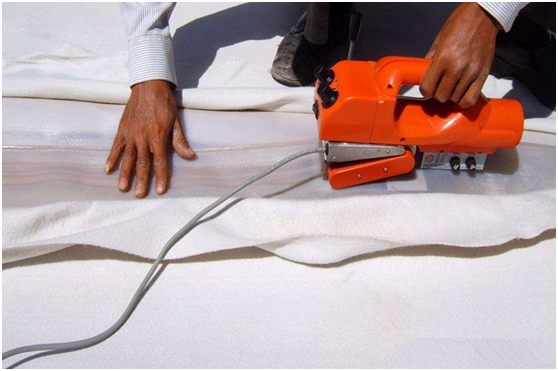

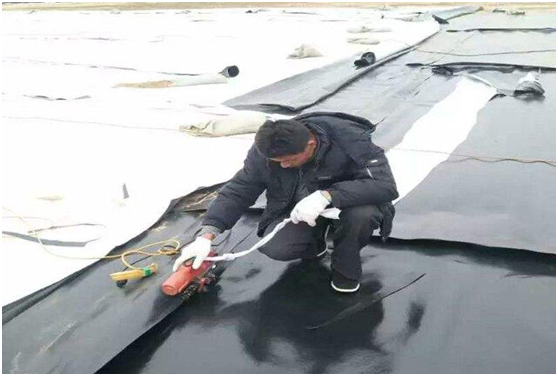

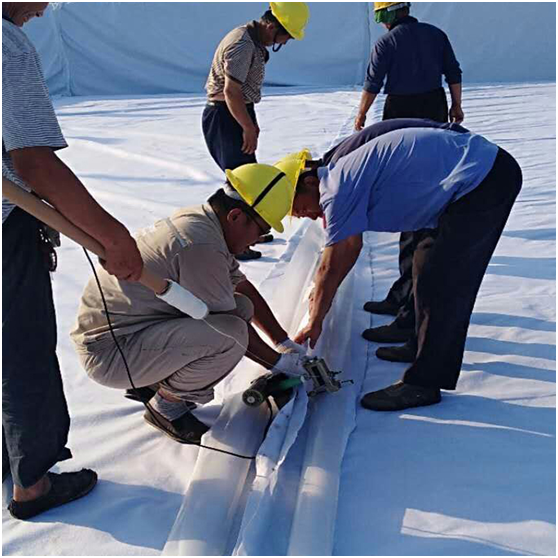

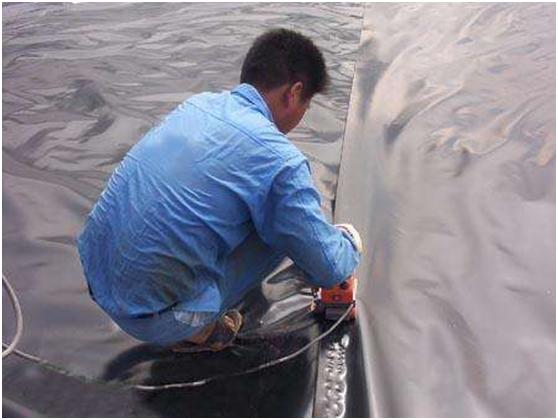

以每天鋪土工膜量為一個作業(yè)面，以每一區(qū)為一個單元。做好各項檢驗及記錄。對全部焊縫，焊縫節(jié)點，破損修補(bǔ)部位，漏焊和虛焊的補(bǔ)焊部位，前次檢驗未合格再次補(bǔ)焊部位，要進(jìn)行目測，以檢驗棒為檢驗工具，要求目測全部合格。 對每一作業(yè)面上，長直熱楔雙道焊縫，做充氣檢驗，被檢焊縫充氣長度大于10m，雙縫間充氣壓力達(dá)到0.25Mpa，保持10分鐘，壓力無明顯或有微弱變化（原因是：①空腔內(nèi)體積隨壓力、時間延長會有微弱變化。②針頭處封堵不嚴(yán)、漏氣等）即為合格，另外從聽覺上來講，漏氣處有鳴音現(xiàn)象，也可作為檢驗是否漏氣的依據(jù)。 對每一作業(yè)面上，膜的可疑點，擠壓焊接機(jī)修補(bǔ)處，以每一作業(yè)面 300m抽查一處，進(jìn)行真空檢測，檢測的面積以真空測試儀長、寬來定。真空度不小于0.005Mpa，30秒鐘肥皂液或洗滌液不起泡即為合格。真空測試儀試驗時，如果封堵不密實也會產(chǎn)生漏氣現(xiàn)象。 對每天開始焊接時，都要進(jìn)行試焊，試焊樣條用拉力機(jī)現(xiàn)場測試時，測試標(biāo)準(zhǔn)為焊縫不被撕拉破壞、母材被撕裂開。這種試驗是定性試驗，其目的是為了確定焊機(jī)的當(dāng)天工作溫度、速度及檔位等。每天的自檢記錄都要填在相應(yīng)的表格上作為保證材料。破壞性檢測，在平均500米接縫長度上可取一個焊縫破壞試樣，進(jìn)行現(xiàn)場剪切及剝離試驗（試樣不宜太大以防止修補(bǔ)帶來更多困難）。 自檢合格后，提交甲方及監(jiān)理等部門聯(lián)合抽樣檢驗，自檢和復(fù)檢合格報告應(yīng)作為質(zhì)量驗收的依據(jù)，由土工膜施工方、甲方及監(jiān)理簽字認(rèn)可后，方可進(jìn)行下一道工序的施工。以上工作應(yīng)在當(dāng)天完成，特殊情況下，自檢與復(fù)檢可同時進(jìn)行。邊施工、邊驗收，交叉作業(yè)提高速度。驗收報告一式四份，分別由土工膜施工方、監(jiān)理、甲方及設(shè)計單位人員簽字。
