土工膜是一種土工合成材料，包括聚乙烯、聚氯乙烯、聚化聚乙烯等。土工膜具有良好的物理、化學和水力學特性。土工膜單側(cè)或兩側(cè)熱合織物的復合材料稱為復合土工膜。復合土工膜不僅可以防止薄膜在受力時被石頭的棱角刺穿，還可以替代礫石等材料進行過濾和排水。

復合土工膜具有較強的適應壩體變形的能力。作為壩體防滲材料，可設置在壩體上游或壩體中心作為壩體防滲體。

（2）在連續(xù)均勻的基礎上，土工膜受壓均勻時，其厚度可等于或小于土壤平均粒徑的1/5；在200~300m水頭的作用下，在中砂墊層上鋪設0.1~0.2mm厚的土工膜，可長期使用。

（3）土工膜在分子結(jié)構(gòu)和制造工藝上不透水，但試驗研究和工程實踐證明，由于制造工藝的各種原因，常用的土工膜不是絕對不透水的，或者只能說是相對不透水的。如果遵循達西滲透定律的概念，水利工程認為K10-10cm/s的滲透系數(shù)為不透水，可稱為不透水土工膜的滲透系數(shù)為K10-14cm/s。這是因為土工膜防滲體的厚度比粘土防滲體薄得多，在相同水頭差的作用下，其水力梯度遠大于后者。

（4）當界面土（或混凝土等材料）共同工作時，由于接觸面不均勻、土壤顆粒粗糙、土壤局部變形較大，在高水頭作用下，土工膜可能破裂、撕裂，失去或削弱其防滲性能，需要進行相應的防滲試驗。

（5）根據(jù)不同配置的砂卵石支撐層上的聚乙烯薄膜試驗，可以看出顆粒級配越好，耐水壓性越強；顆粒越細，耐水壓力越強；厚度為0.25mm的聚乙烯土工膜在級配較好的砂卵石層上可承受200m水頭。

（6）一般來說，壓力越大，土粒越厚，土工膜越容易破裂。試驗表明，同一PE膜分別與細砂、中砂和粗砂接觸，結(jié)果為0.5MPa、O.4MPa和0.3MPa。當與粗砂接觸時，兩層PE膜的頂部破裂壓力增加到0.6MPa。可以看出，土工膜不應與厚土粒接觸，必要時應使用復合土工膜，以保護土工膜不受損壞。

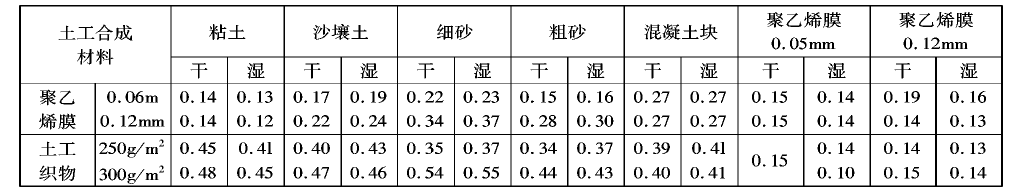

（7）在斜坡上鋪設土工膜時，土工膜與其他材料（包括土）之間的摩擦特性是設計中非常重要的控制指標。土工膜表面光滑，與其他材料的摩擦角小于土壤的摩擦角，容易沿斜面滑動。
