土工膜斷裂破壞大多和那些因素有關(guān)
工程中土工膜施工斷裂破壞的原因，經(jīng)過各種工程的施工經(jīng)驗，實際上土工膜斷裂與土工膜種類、土工膜厚度、焊接機熱鍥溫度、焊接速度、當(dāng)?shù)貧夂驕囟燃帮L(fēng)力影響。
現(xiàn)場與室內(nèi)焊接件經(jīng)測試，斷裂破壞大多發(fā)生在緊靠焊接接縫的非焊接部位。 我國普遍采用熱鍥焊機進行焊接施工，許多工程的現(xiàn)場取樣測試表明，大多數(shù)斷裂也發(fā)生在焊縫邊緣的非焊接部位，準(zhǔn)確地說，就是緊靠焊縫的部位。 這表明，盡管國內(nèi)外采用焊機的型號和性能有所不同，采用的焊接參數(shù)也不相同，各地的氣候環(huán)境更有差異，但破壞的現(xiàn)象基本相同。 產(chǎn)生這種現(xiàn)象的原因，通過各自的研究提出了不同的解釋。 有的認為是由接縫邊緣的集中應(yīng)變引起的，其中包括在接縫邊緣產(chǎn)生擦痕；有的認為焊接高溫對接縫邊緣部位產(chǎn)生影響，這種影響包括厚度的減薄、材料的硬化。 作者認為，熱鍥體高溫對接縫邊緣部位產(chǎn)生硬化作用，使強度增加，而上下片膜材經(jīng)熱鍥熔化部位實際上有可能不嚴(yán)格重合，處在重合區(qū)外面極小的一部分就成為薄弱帶，斷裂首先從該處發(fā)生，強度小于原材料，約為原材料的85%~95%。 而嚴(yán)格重合的接縫，盡管斷裂處仍發(fā)生在接縫邊緣處，但由于經(jīng)高溫硬化，其強度約大于焊接前的5%~15%，延伸率有所降低。

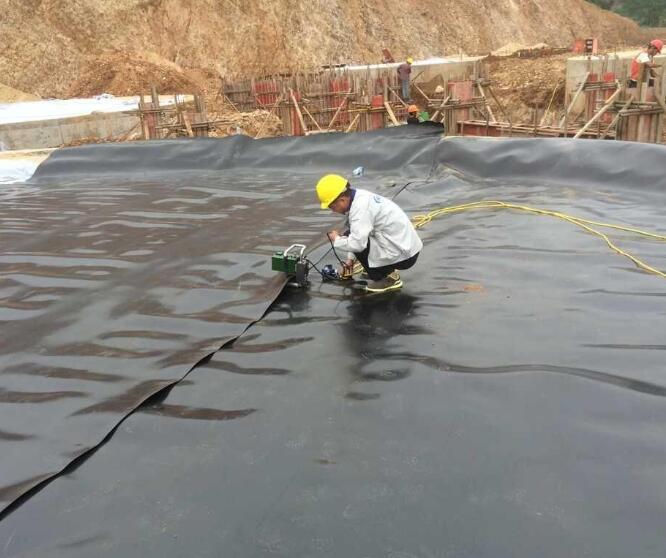

實際上，對于一定型號的熱鍥焊機和一定的土工膜種類及厚度，熱鍥溫度、焊接速度、滾筒壓力等焊接參數(shù)的選擇，還受到當(dāng)?shù)卮髿鉁囟群惋L(fēng)力的影響。
土工膜拼接工藝，應(yīng)盡量避免拾遺補漏，尤其對于焊接工藝，盡量減少漏焊、虛焊，以及一條焊縫有多次停頓點。盡管這些缺陷被檢查出可以補焊，但手持焊槍的焊接質(zhì)量遠不如焊機的焊接質(zhì)量。
首頁
電話
QQ
聯(lián)系
