滲透系數(shù)決定土工膜厚度嗎？
復合土工膜是一種土工合成材料，是用聚乙烯或聚氯乙烯和土工布熱合而成的材料，具有抗拉、抗頂破、抗撕、強度高、延伸性能好、變形模量大、耐老化、使用期長等特點，它具有較好的防滲效果。
土工膜采用兩布一膜，土工膜平均滲透系數(shù)為1×10-7cm/s，須預(yù)留10%的湖底面積，但預(yù)留面積不能太集中，否則，在補給源部位形成地下水丘并造成局部侵沒，而離補給源較遠的地方（尤其是水源地）則出現(xiàn)大幅下降。為了防止土工膜被水流沖刷破壞，土工膜表面覆蓋圓礫保護層。人工湖右岸為淤積區(qū)，土工膜圓礫保護層厚0.5m，人工湖左岸為沖刷區(qū)，土工膜圓礫保護層厚1.3m。

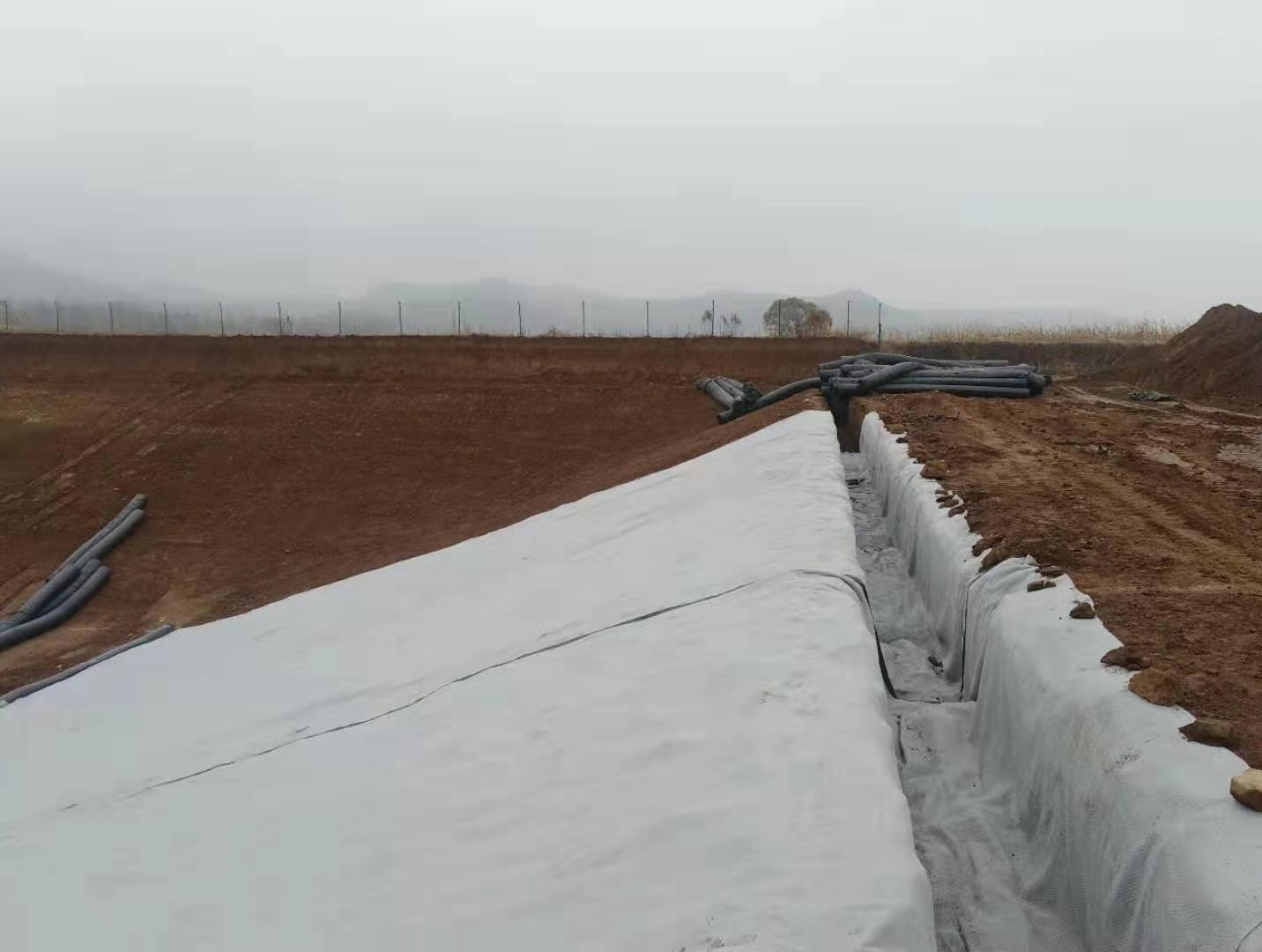

土工膜鋪設(shè)按一萬平方米為一個單元，其長幅方向與河道方向平行鋪設(shè)。人工湖左岸(沖刷區(qū))有充足的工作面為大面積鋪設(shè)，即多幅膜連續(xù)焊接，抻平后留有1.5%的余幅。然后進行膜上保護層覆蓋，保護層覆蓋料為砂礫料。施工機械采用15噸自卸汽車，上料厚度1.3米后，用推土機整平后，15噸自卸汽車才能通過。
人工湖右岸(淤積區(qū))為保護層料場，即保護層取走達到鋪膜高程后，鋪設(shè)土工膜，因工作面狹小，鋪膜方法為條帶式三聯(lián)法鋪設(shè)，即連續(xù)焊接三幅，一幅半卷起，1M3挖掘機往另一幅半甩料厚度達到0.5米,用推土機整平后,作為挖掘機的施工道路,再往卷起的一幅半膜上摔料。以上兩種保護層覆蓋料的施工施工方法是通過試驗確定的,保證了上料時不壓壞膜體。土工膜鋪設(shè)采用人工滾放的辦法，鋪完一卷后人工抻平，鋪設(shè)時不應(yīng)過緊，留有余量，并從一邊折起50cm，第二卷隨后搭接上，以利于焊機行走。鋪膜過程中要做到膜下無水，上面不允許車輛直接行走。為防止大風吹損在鋪設(shè)期間土工膜四周均采用砂袋壓住，直到覆蓋層施工完為止，施工人員一律要求穿軟底膠鞋工作，防止破壞土工膜。
首頁
電話
QQ
聯(lián)系
